ACS510/550恒压供水一拖三接线及调试

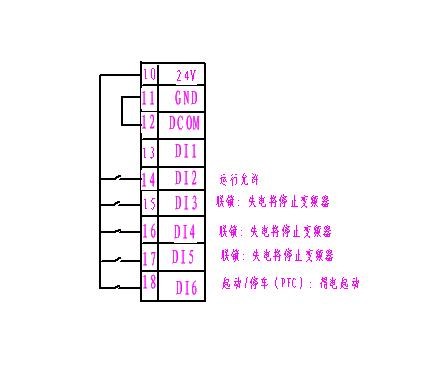

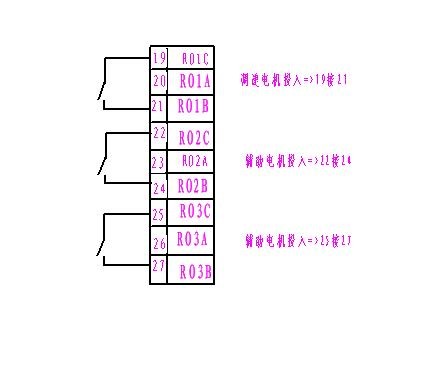

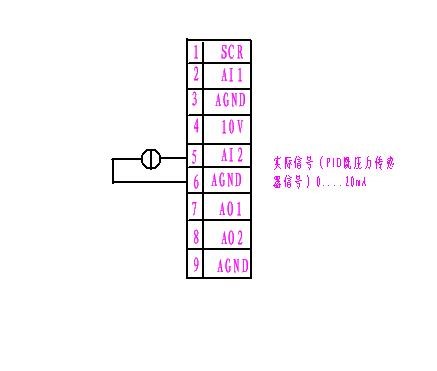

一、变频器接线图

系统图参见ACS510手册P126、P127

二、参数设置及说明

此图的给定信号来自变频器内部

9902=>7(PFC控制宏)或15（SPFC控制宏）

9905=>电机额定电压

9906=>电机额定电流（选取三电机中最大值）

9907=>电机额定频率

9908=>电机额定转速

9907=>电机额定功率（选取三电机中最大值）

1002=>6（DI6）

1003=>1（FORWARD）

1102=>7（EXT2）

1304=>如压力表是4~20mA，应设为4

1401、1402、1403=>31（PFC）

1601=>2（DI2）

4010=>19

4011=>定义内部给值

8117=>2（辅机数量）

8718=>自动切换间隔（>0才有效）

8120=>3

8123=>2（循环软启）

8127=>3（电机数量）

8109（起动频率）、8112（停止频率）、8115（辅机起动延时时间）8115（辅机停止延时时间）=>说明：f最小 <8112<8109<f最大

81组其余参数请结合ACS510手册及现场实际设置

如需要睡眠功能：4022=>7（内部）

                4023=>说明：f最小<4023

                4024、4026=>睡眠延时、唤醒延时

                4025=>唤醒偏差

三、循环工作时序：

1、ROI（继电器1）吸合，这样接触器K1也吸合，M1变频起动。

2、如果压力不够，准备将M2投入。于是：

l  变频器暂时停机，RO1断开，K1断开；

l  RO2吸合，因此K2吸合，M2投入变频；

l  RO1吸合，因此K1.1吸合保持，M1投入工频。

3、如果压力还不够，准备将M3投入，于是：

l  变频器暂时停机，RO2断开，因此K2断开，K1.1保持，M1继续工频运行

l  RO3吸合，因此K3吸合，M3变频

l  RO2吸合，因此K2.1吸合并保持，M2投入工频

4、如果此时M1、M2工频运行，M3变频，实际压力高于给定压力

l  RO1断开，这时K1.1掉电，M1停止工频运行

5、如果实际压力仍高于给定压力

l  RO2断开，这时K2.1掉电，M2停止工频运行，只有M3变频运行

6、如果此时压力又不够，这时：

l  RO3断开，K3断开停止变频器运行

l  RO1闭合，K1吸合，M1变频运行

l  RO闭合，K3.1吸合并保持，M3工频运行

7、注意：在电机起动之前，可以随意将S1、S2和S3开关拨动零位和手动位，这样变频器就找不到该位的电机。

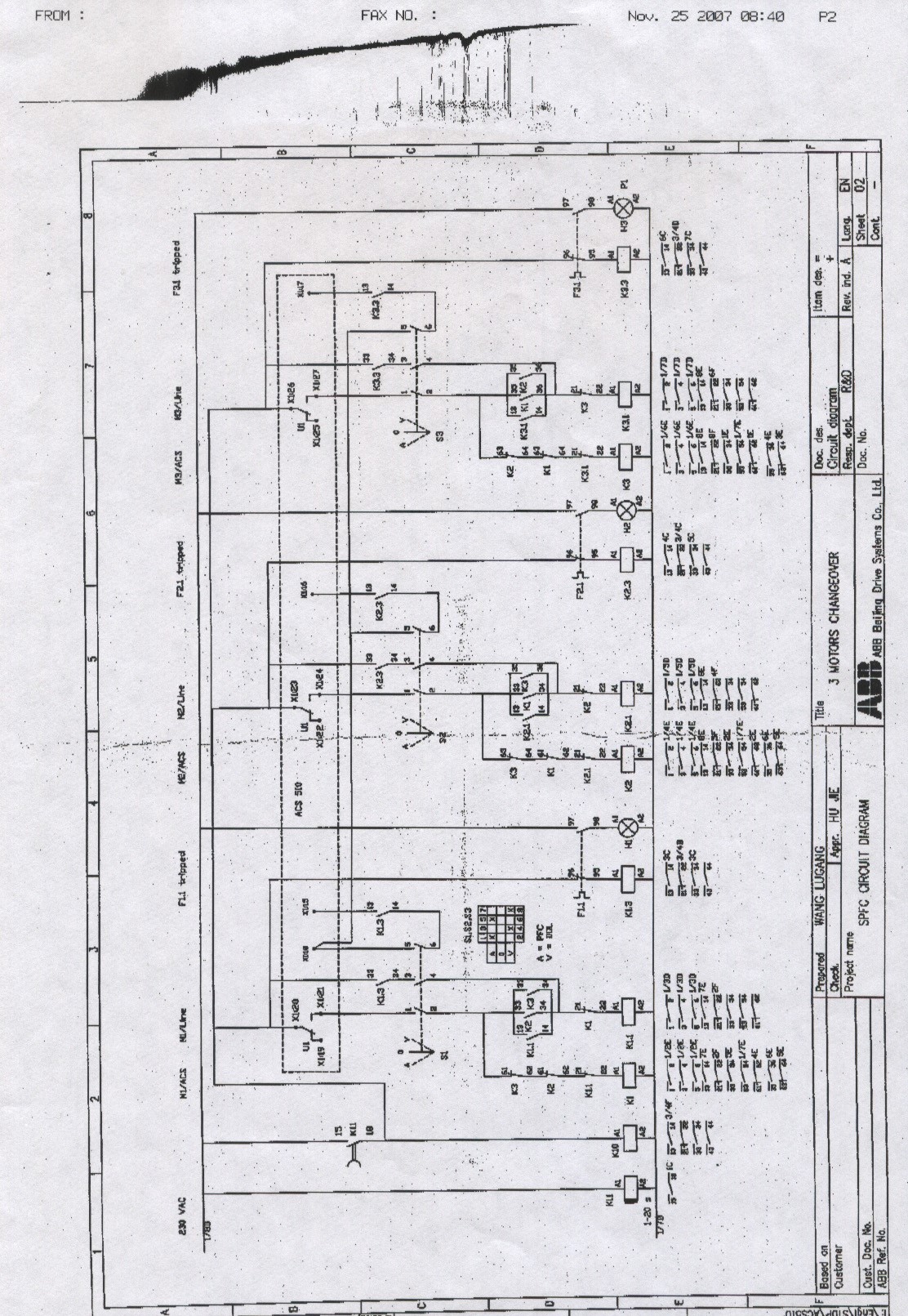

ACS510恒压供水一拖三系统图：

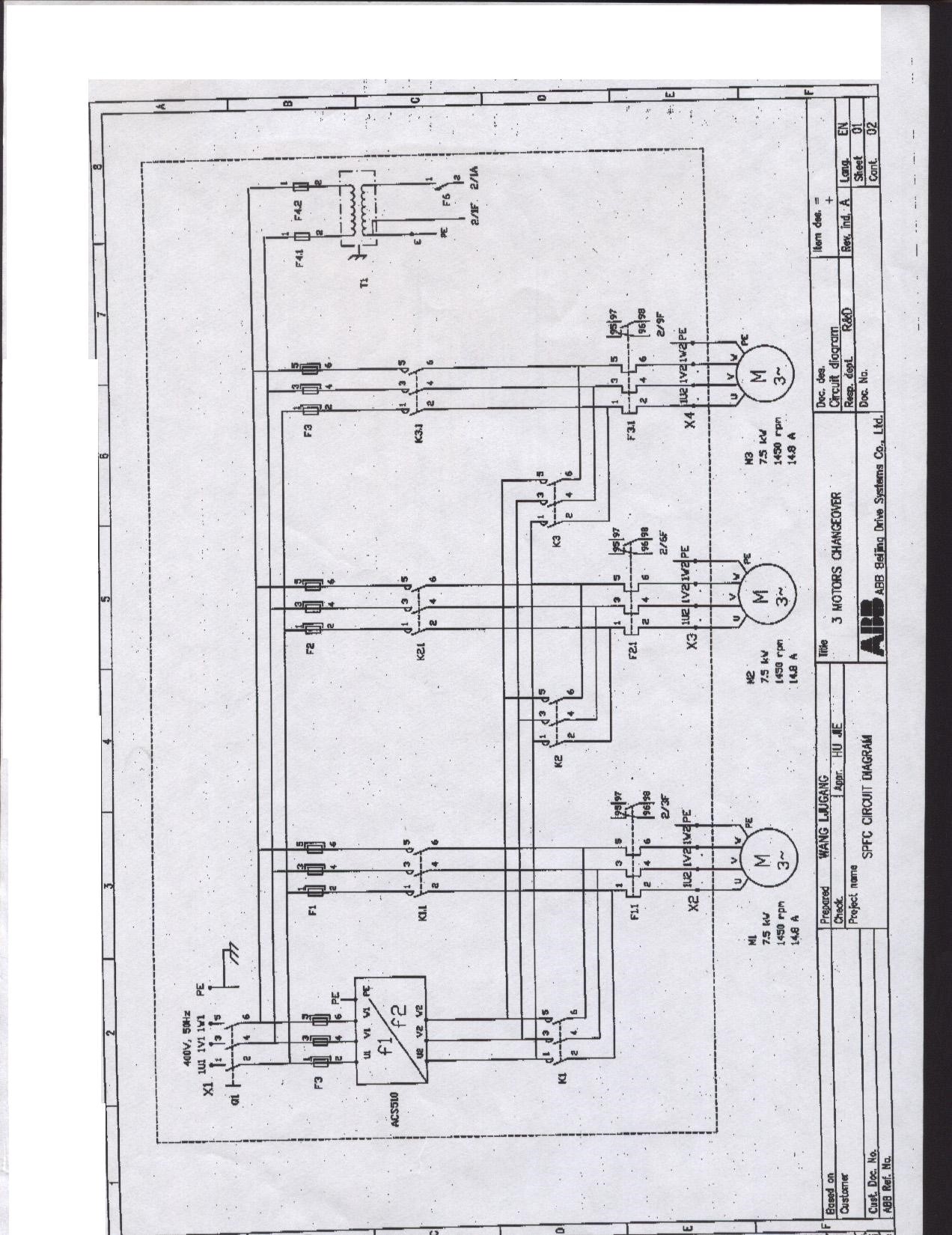

ACS510恒压供水一拖三主回路图

压力设定在40组（因为咱们的一定是稳压控制）

 具体参数，看你是4-20MA 还是0-10V的，它AI1默认电压信号，AI2默认电流信号。

 继电器都选成PFC或SPFC（14组的参数，看你用PFC切泵控制还是SPFC循环软起控制）

 压力值在4011设定（用你要的水压数比上你水压表的总量程求得的百分比就是这组参数，注意4010这时选19就是内部给定）

 压力值会有偏差，自己找下就行。
