建筑临时配电箱

建筑工地临时用电配电箱(柜)适用于施工现场及户外临时用电,满足“三级配电、 二级漏电保护、一机一闸、一漏一箱”。广泛应用于 电气、道路、桥梁、隧道、市政、房地产、地铁、机场、基础建设等施工现场作为临时配电使用。在交流50HZ,额定工作电压为交流380V、220V,符合JGJ46-2005 施工现场临时用电安全技术规范

全国服务热线:0512 - 6546 9866 | 159 - 5008 - 8385

在线咨询



临时配电箱一般分为:总配电箱、分路配电箱、终端开关箱、一级配电箱、二级配电箱、三级配电箱、计量配电箱 等等。

三级配电、 二级漏电保护、一机一闸、一漏一箱。

符合JGJ46-2005 施工现场临时用电安全技术规范。

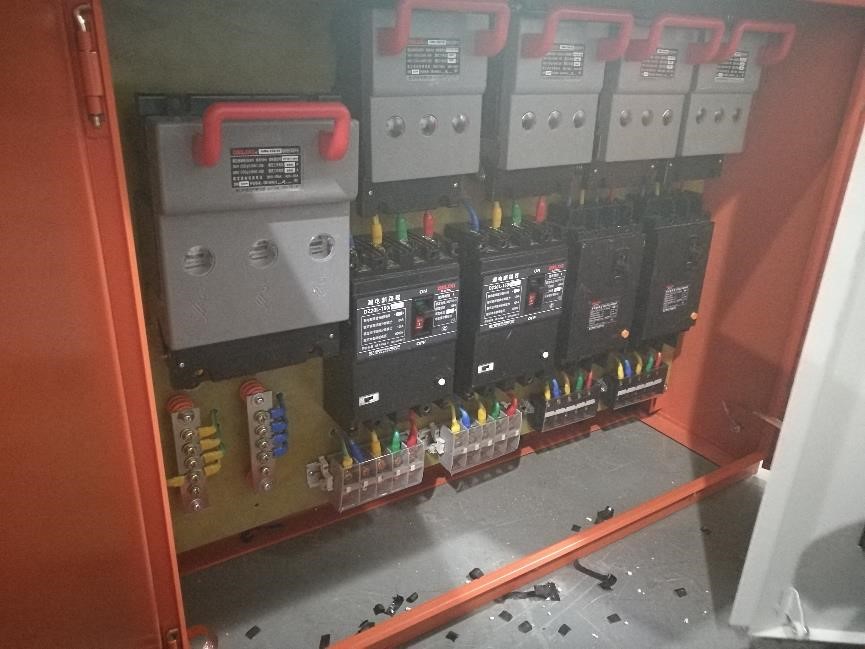

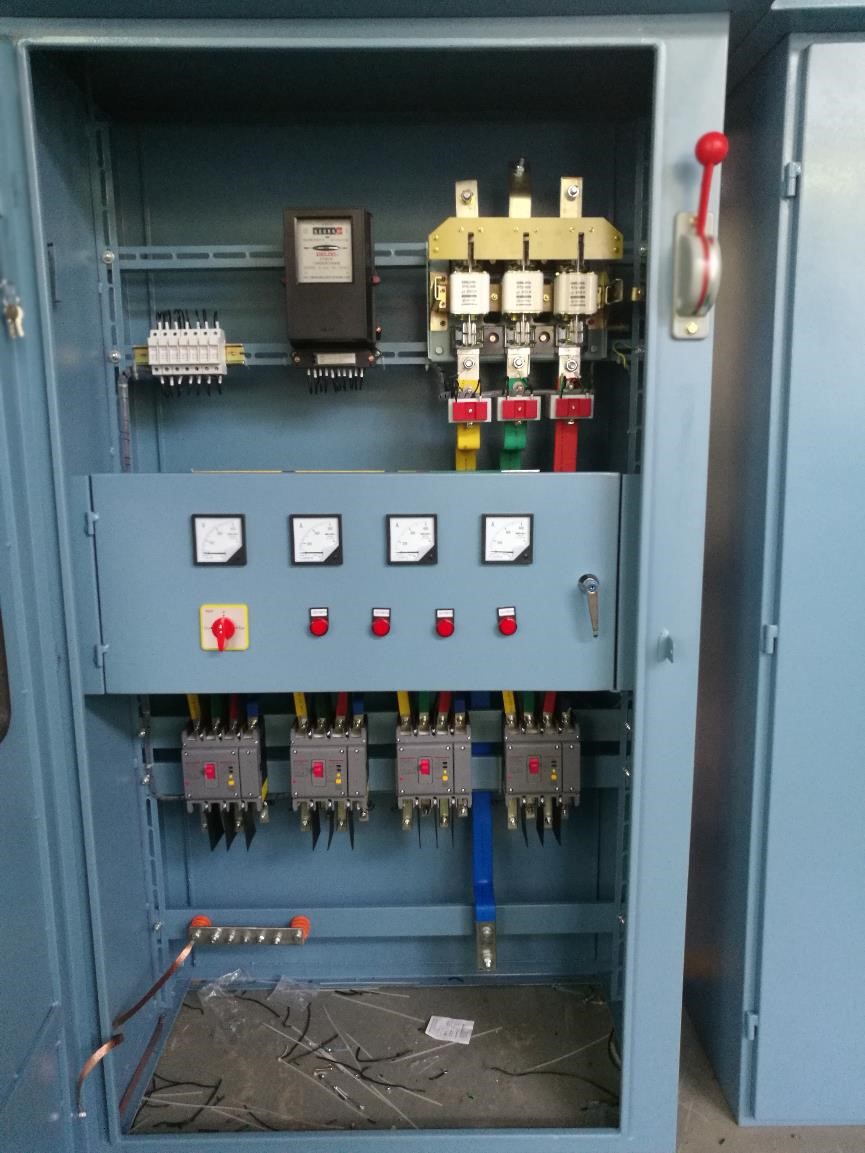

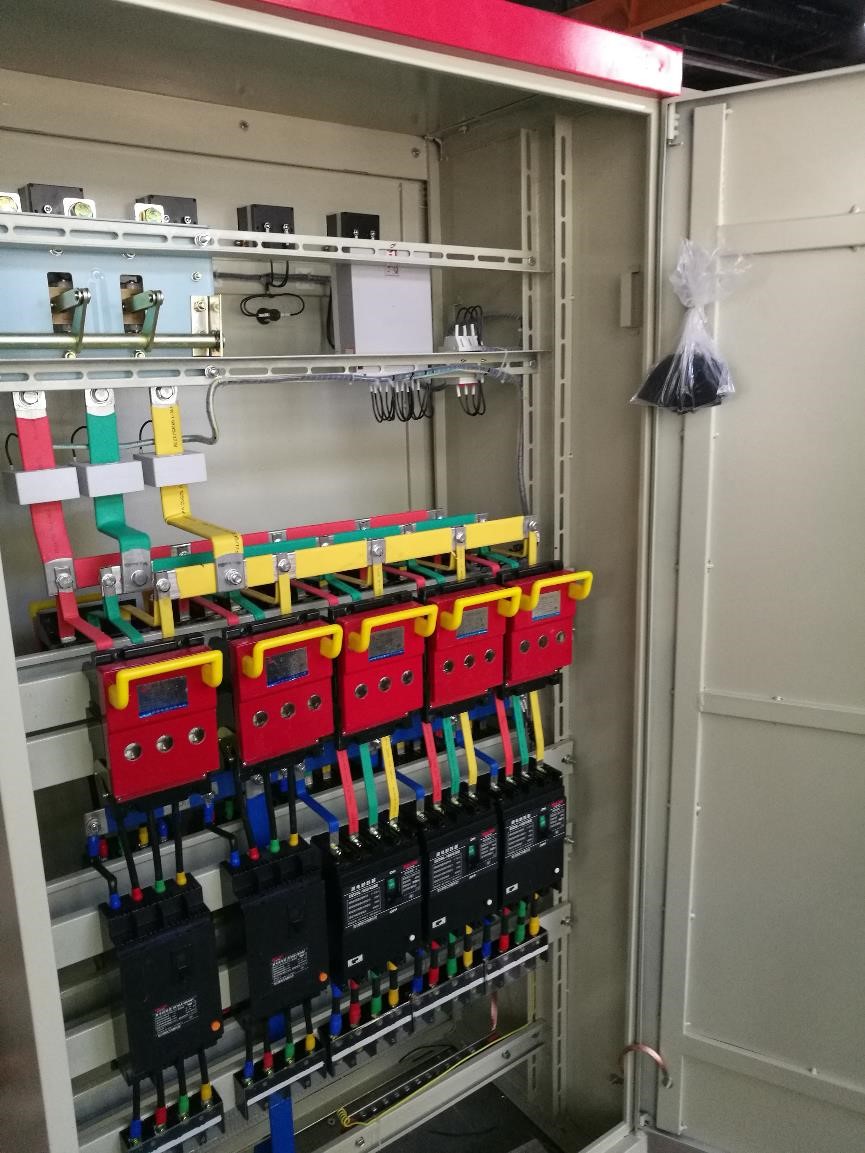

临时配电箱使用隔离刀开关、熔断器式刀开关、闸刀开关作为隔离分断点,使用漏电断路器、塑壳断路器来保护线路的可靠运行,并设有接地线端子、漏电开关,保护人身安全。可根据用户的需求增加 计量电度表、指示灯、电流表、电压表、防雷浪涌保护器、接触器、防水插座、二三插座、三相四线插座等电器元件。

常见配置:

配电等级一级刀闸一级保护二级刀闸二级保护出线端
一级总箱

熔断隔离开关

柜外操作

HR3-630A/34

塑壳断路器

(可不配置)

熔断隔离开关


HR6-400A/250A

塑壳漏电断路器


DZ20L-400A/250A

4P 200mA 0.2s

铜排
二级分配箱

熔断隔离开关

HR6-400A/250A

塑壳断路器

DZ20-400/250 3P

熔断隔离开关

HR6-160A/100A

塑壳漏电断路器

DZ20L-160A/4P

DZ15L-100A/4P

50mA/100mA 0.1s

5位接线端子

三级箱

插座箱

熔断隔离开关

HR6-100~250A

一级保护

塑壳断路器

DZ20-250/160A 3P

DZ15-100A 3P

二级刀闸

熔断隔离开关

HR6-160/100A 3P

RT18-63A/32A 3P


二级保护

DZ15LE-100A/4

DZ47LE 63/2

30mA<0.1S

接线端子或

工业插座
